通风是采矿中的重要环节，冬季通风中由于带来矿井地面环境的寒气流通过井下通道，致使井上井下都与环境温度相差无几。为了保证井下设备设施的正常运转，保证平安生产，需对主井及副井进行热风输送，冷热风入混合后井内上升至5℃左右，确保生产平安运行。那么矿用井口电热风输送系统安全运行有哪些设计要点呢？虹业小编来为您解答！

一、进线柜

l进线柜由刀开关、电压表、电流表、电压转换开关、电流互感器组成。

l进线柜提供两台控制柜的电源。

l刀开关作为变压器到控制柜的电隔离。

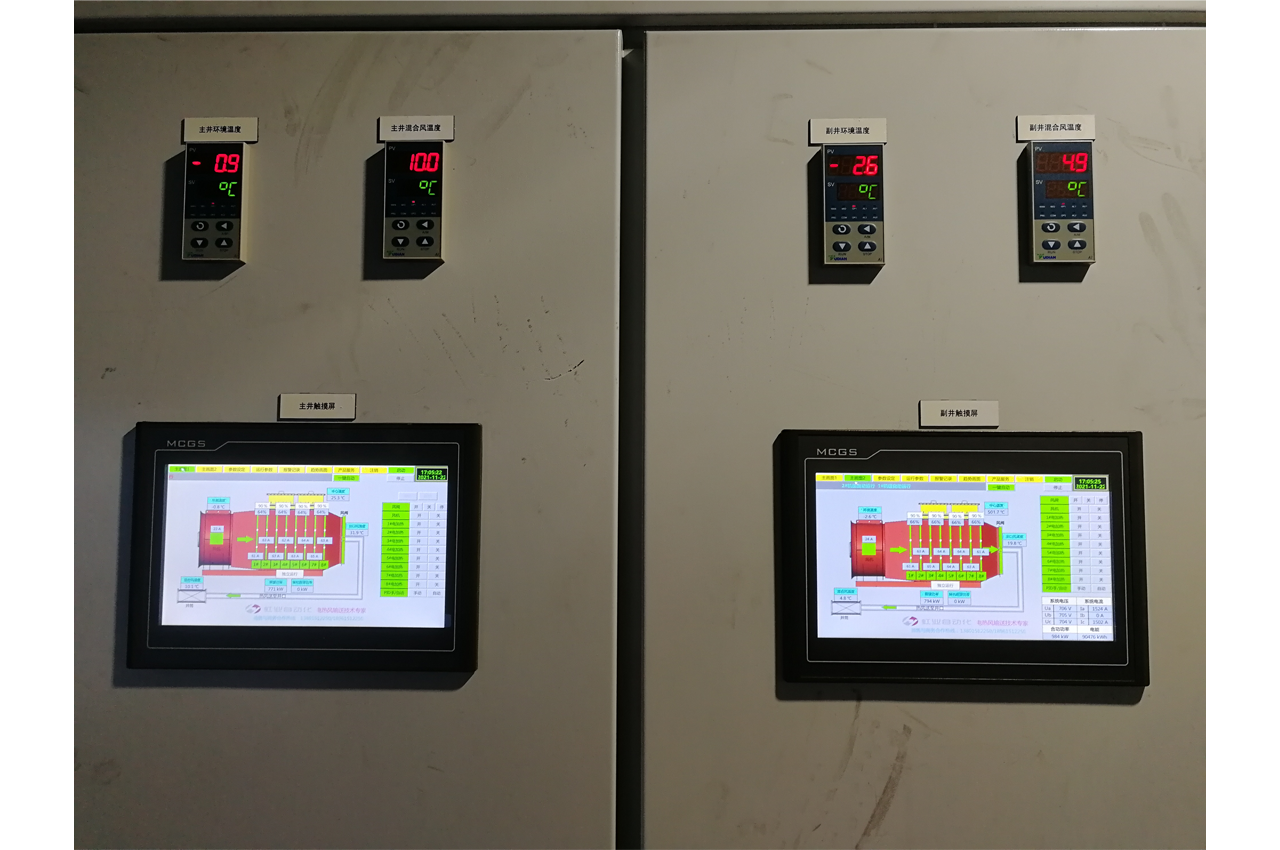

二、控制柜

l温度传感器作为检测温度之用，有防超温温度传感器；热风炉热风出口传感器；环境温度传感器；混合风温度传感器。

l烟雾和瓦斯传感器作为报警传感器。

l温控表作为温度显示、设定之用。具有RS485通讯功能。

l热风炉出口温度传感器、环境温度传感器和混合风温度传感器检测的温度参数送到温控表显示，同时可编程序根据温度来对进行加热的组数和功率调整器进行调整。

三、自动温控过程

l开机，送控制电源。

l合上每路的电源开关。

l选择开关放在自动模式。

l控制系统会自动启动送风机，此时风机如果未启动，加热无法启动。

l控制系统会自动先开其中1路加热，依次自动启动每路加热。

l当温度到达设定温度时，经过PID运算，依次自动断开1路加热，2路加热……，直到红外线热风炉出风口温度等于设定温度值。如果温度低于要求的设计值，则依次自动增加一路加热，直到混合风温度平衡到2℃。

l如此调整，保证出口温度恒定，保证滞后的井筒混合风温度不小于2℃.

l以上调整过程均由可编程序控制器自动完成，无需人工干预。

l具有过载电流保护、安全运行温度保护、风机运行保护等功能，全面提高设备安全性能。

（1）系统调试运行：接通电源，合上进线柜的刀开关，设备处于待试状态，看各指示灯及仪表指示是否正常，

（2）将控制柜控制模式选择在手动模式:

l合上控制柜内的控制回路断路器。

l合上控制柜内的每路加热断路器。

l合上控制柜内的风机断路器。

l查看温控仪表显示温度是否正常（应该等于环境温度）。

l查看温控仪表设定温度是否正常（可人工更改或通讯更改）。

l旋转开关选择手动模式。

l手动开风机，风机运行，观察风机电流是否正常，旋转方向是否正确（如果反向则调整风机电机供电相序）

l依次手动打开每一路加热，观察电流表电流是否正常。

l观察一小时后，依次停止加热，停止风机。

将控制柜控制模式选择在自动模式：

l合上控制柜内的控制回路断路器。

l合上控制柜内的每路加热断路器。

l合上控制柜内的风机断路器。

l查看温控仪表显示温度是否正常（应该等于环境温度）。

l查看温控仪表设定温度是否正常（可人工更改或通讯更改）。

l旋转开关选择自动模式。

l风机自动启动。

l系统依次启动1路运行。

l系统自动启动其余加热路数。

l根据设定温度自动调整加热路数。

l调整方式：当温度到达设定温度时，温度仍然超过设定温度值，依次自动断开一路加热，直到红外线热风炉出风口温度等于设定温度值且混合风温度接近2℃。如果温度低于要求的设定值且混合风温度小于2℃，则依次自动增加一路加热。

l自动模式下，远程控制自动运行，远程控制可以控制加热路数，设定温度等。

l热风炉的电压、电流、温度等参数在远程监控显示屏上均能看到。
